1. Thép SS400 là gì?

Thép SS400 là loại mác thép cacbon thông thường, thép dùng trong chế tạo chi tiết máy, khuôn mẫu… theo tiêu chuẩn của Nhật Bản JIS G3101 (1987).

Thép SS400 dạng tấm thường được sản xuất trong quá trình luyện thép cán nóng thông qua quá trình cán thường ở nhiệt độ trên 1000℃ để tạo thành phẩm cuối cùng.

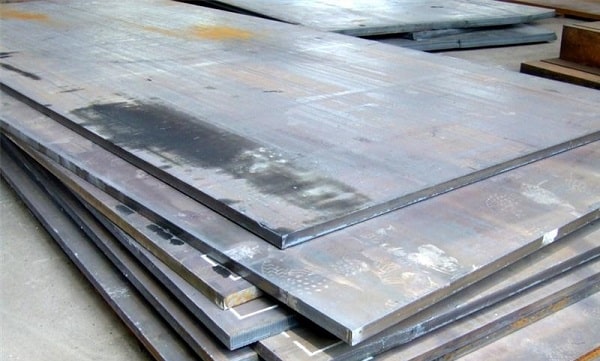

Thép SS400 tấm có màu xanh, đen, tối đặc trưng, đường mép biên thường bo tròn, xù xì, biên màu gỉ sét khi để lâu. Trong khi đó các loại thép SS400 dạng cuộn thường được sản xuất trong quá trình cán nguội ở nhiệt độ thấp.

2. Ký hiệu thép SS400

Trong ký hiệu SS400, hai chữ SS là viết tắt của Steel Structure (kết cấu thép), còn chỉ số 400 phía sau thể hiện độ bền kéo (đơn vị N/mm2).

Các loại thép có ký hiệu này có giới hạn bền kéo từ khoảng 400-510 MPa. Độ bền kéo này xấp xỉ ngang bằng với mác thép CT3 của Nga, CT42, CT51 của Việt Nam, Q235 của Trung Quốc…

Mác thép SS400 nằm trong nhóm “Rolled steel for general structures” (thép cán thông dụng). Các mác thép này không quy định nghiêm về thành phần, miễn là thép có thành phần hóa học P<=0,05% S<=0,05% để đảm bảo khả năng bền kéo.

3. Thành phần hóa học của thép SS400

JIS G3101 xác định thành phần hóa học của thép SS400 như sau:

• Carbon (C) không được xác định trong tiêu chuẩn.
• Mangan (Mn) không được xác định trong tiêu chuẩn.
• Phần trăm Phốt pho (P) tối đa là 0.050%.
• Phần trăm Lưu huỳnh (S) tối đa là 0.050%.

4. Đặc điểm của thép SS400

Bền kéo (tensile strength): 400-510 Mpa

Bền chảy chia theo độ dày:

• Nhỏ hơn 16 mm: 245 Mpa
• Từ 16 – 40 mm: 235 Mpa
• Lớn hơn 40 mm: 215 Mpa

Độ dãn dài tương đối % chia theo độ dày

• Nhỏ hơn 25 mm: 20 %
• Lớn hơn hoặc bằng 25 mm: 24 %

Đây là loại thép được sử dụng phổ biến, cho ra các sản phẩm thép có tính ứng dụng cao trong ngành công nghiệp nặng ở nước ta và nhiều nước trên thế giới.
